Upevňování předmětů na sádrokartonové konstrukce
Příčky a obklady stěn
Dodatečná zatížení lze upevňovat na libovolném místě opláštění pomocí vhodných upevňovacích prostředků. Volba vhodného upevňovacího prostředku přitom závisí jak na hmotnosti a excentricitě zatížení, tak i na tloušťce a druhu opláštění ze sádrokartonových desek Rigips. Nezávisle na přípustném zatížení kotevního bodu (hmoždinky) musí být zohledněno dovolené zatížení stěny (na metr délky viz tabulka 5 níž).
Těžká konzolová zatížení (např. závěsné wc mísy a bidety) musí být zásadně upevňována do UA profilů příčky, např. prostřednictvím speciálních nosných konstrukcí ze „sanitárního programu“. Vždy je nutné, aby tyto stojany přenášely rovněž reakci v místě opření spodní hrany zařizovacího předmětu, proto musí být správně namontovány (orientace, těsná poloha vůči rubu opláštění). UA profily musí být vždy použity včetně připojovacích úhelníků.
V případě obkladů stěn deskami Rigips (tzv. „suchá omítka“) se konzolová zatížení upevňují pomocí příslušných upevňovacích prostředků přímo do masivní nosné stavební konstrukce.
Pozor! Lepicí maltou Rifix je nutné vyplnit celou plochu opření zařizovacího předmětu.
Kotvení zařizovacích předmětů
Umyvadlo, pisoár
– pomocí konstrukce pro uchycení konkrétního zařizovacího předmětu ze „sanitárního programu“ nebo prostřednictvím roznášecí fošny (vhodné pro zatížení max. od umyvadla střední velikosti – šíře cca 50 cm).
Podmínky pro užití fošny:
- roznášecí fošna musí mít min. šířku odpovídající výšce montážní příruby umyvadla;
- fošna musí být vetknuta do přilehlých R-CW profilů;
- musí být ošetřena přípravkem proti hnilobě a dřevokazným houbám; nelze aplikovat v požárních konstrukcích.
Závěsná WC mísa nebo bidet
– pomocí konstrukce pro uchycení konkrétního zařizovacího předmětu namontovaného do dvojice UA profilů v příčce nebo vodorovnou reakci zachytit do přilehlých stavebních konstrukcí (spřáhnout v horní úrovni polovysokého stojanu) – pak UA profil není nutný.
Zvlášť těžká břemena
– (např. větší zásobníky vody, školní tabule, laboratorní nebo dílenské skříně atd.) se provádí vždy na samostatnou zámečnickou konstrukci (na základě statického posouzení či výpočtu podle potřeby).
TIP: Výjimkou jsou stěny se zvýšenou únosností Habito H (3.48.05 HB a 3.48.06 HB), na které lze kotvit břemena přímo do opláštění za podmínek uvedených v Technických listech konstrukcí – kapitola Příčky na kovové konstrukci.
Příčku, na kterou je potřeba kotvit těžké zařizovací předměty s maximální excentricitou „e“ 500 mm, je nutno dodatečně vyztužit UA profily v místě kotvení břemena.
Hmotnost břemene je limitována následovně:
Kotvení vyústek potrubních vedení
– buď pomocí samostatné konstrukce pro uchycení baterií, nebo prostřednictvím konstrukce pro konkrétní zařizovací předmět (umyvadlo, WC). Pro potrubní vedení do světlosti 3/4” lze použít rovněž kotvení přímo do opláštění (pro sádrokarton min. 2 x 12,5 mm) za předpokladu použití speciálního „přírubového“ instalatérského šroubení.
Pozn. V případě, že je povrch v místě výústku ostřikován vodou, je třeba provést opatření s ohledem na vodotěsnost v místě výústku, např. dotmelením vhodným silikonovým tmelem.
Lokální únosnost kotvení
Na konstrukce Rigips lze upevňovat dodatečná zatížení na libovolném místě opláštění pomocí vhodných upevňovacích prostředků.
Volba vhodného upevňovacího prostředku přitom závisí jak na hmotnosti a excentricitě (odstup těžiště „e“) upevňovaného zatížení, tak i na tloušťce a druhu opláštění ze sádrokartonových desek Rigips.
Kotvit do opláštění příčky se smí pouze v případech, kdy na konstrukci nejsou kladeny požadavky na požární odolnost. V příčkách s požární odolností se smí kotvit pouze do prvků podkonstrukce.
Pozn.: Neplatí pro konstrukce s opláštěním deskami Habito H.
TABULKA 1: Přípustné zatížení na upevňovací prostředek
| Přípustné zatížení na upevňovací prostředek | sádrokarton a Glasroc H (kg) | Rigidur 10 (kg) | Rigidur 12.5 RigiStabil 12.5 Habito® H 12.5 (kg) | Rigidur 15 RigiStabil 15 (kg) |
|---|---|---|---|---|
| 1 hřebík | 5 | 15 | 17 | 20 |
| 2 hřebíky | 10 | 25 | 27 | 30 |
| 3 hřebíky | 15 | 35 | 37 | 40 |
| 3 hřebíky do dvouvrstvého opláštění | 20 | 37 | 40 | 45 |
TABULKA 2: Přípustné zatížení vrutů zašroubovaných do desek Habito H
| excentricita těžiště břemene | „e“ = 100 mm | „e“ = 200 mm | „e“ = 300 mm |
|---|---|---|---|
| Vrut FN ∅ 4,8 mm | 31 kg | 28 kg | 17 kg |
| Vrut do dřeva ∅ 5 mm | 34 kg | 25 kg | 16 kg |

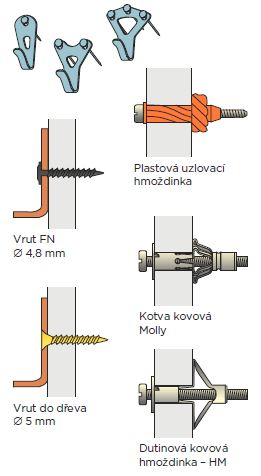

Háčky na obrazy – pro upevnění lehkých jednotlivých zátěží (e ≤ 50 mm) na opláštění ze sádrokartonových desek Rigips.
TABULKA 3: Přípustné zatížení plastových uzlovacích hmoždinek při různých odstupech těžiště „e“
| Tloušťka opláštění SDK (mm) | Hmoždinka* (mm) | „e“ (mm) 50 | „e“ (mm) 100 | „e“ (mm) 150 | „e“ (mm) 200 | |
|---|---|---|---|---|---|---|
| 12,5 | ∅ 6 šrouby 5 x 35 | (kg) | 25 | 20 | 15 | 10 |
| ≥ 20 | ∅ 6 šrouby 5 x 35 | (kg) | 30 | 25 | 20 | 15 |
| ≥ 20 | ∅ 8 šrouby 6 x 50 | (kg) | 45 | 40 | 30 | 25 |
| ≥ 20 | ∅ 10 šrouby 8 x 40 | (kg) | 70 | 55 | 50 | 35 |
TABULKA 4: Přípustné zatížení hmoždinek při různých odstupech těžiště „e“
| Tloušťka opláštění SDK (mm) | Hmoždinka* (mm) | „e“ pro sádrokarton a Glasroc H (mm) 50 | „e“ pro sádrokarton a Glasroc H (mm) 100 | „e“ pro sádrokarton a Glasroc H (mm) 150 | „e“ pro sádrokarton a Glasroc H (mm) 200 | „e“ pro Rigidur a RigiStabil 12.5/15 (mm) 100 | „e“ pro Rigidur a RigiStabil 12.5/15 (mm) 200 | „e“ pro Rigidur a RigiStabil 12.5/15 (mm) 300 | „e“ pro Rigidur a RigiStabil 12.5/15 (mm) 400 | „e“ pro Habito® H 12.5 (mm) 100 | „e“ pro Habito® H 12.5 (mm) 200 | „e“ pro Habito® H 12.5 (mm) 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9,5 | Molly 8 S / 6 x 19 | (kg) | 55 | 45 | 35 | 30 | - | - | - | - | - | - | - |
| 9,5 | HM 6 x 50 | (kg) | 45 | 35 | 30 | 25 | - | - | - | - | - | - | - |
| 12,5 | Molly 8 S / 6 x 19 | (kg) | 65 | 55 | 40 | 35 | 80 | 74 | 69 | 63 | 155 | 108 | 78 |
| 12,5 | HM 6 x 50 | (kg) | 55 | 45 | 35 | 30 | - | - | - | - | - | - | - |
| ≥ 20 | Molly 8 L / 6 x 32 | (kg) | 90 | 80 | 50 | 35 | - | - | - | - | - | - | - |
| ≥ 20 | HM 6 x 60 | (kg) | 70 | 80 | 50 | 35 | - | - | - | - | - | - | - |
| 2 x 12,5/15 | Molly 8 L / 6 x 32 | (kg) | 100 | 85 | 60 | 50 | 85 | 50 | - | - | - | - | - |
| 2 x 12,5/15 | HM 6 x 60 | (kg) | 110 | 90 | 75 | 60 | 90 | 60 | - | - | - | - | - |
* Vzájemný odstup hmoždinek: tloušťka sádrokartonové desky 12,5 mm – nejméně 150 mm, celková tloušťka opláštění ≥ 20 mm – nejméně 75 mm.
Únosnost celé konstrukce stěny
Bez ohledu na druh kotvení a únosnost kotevního prostředku nesmí být překročeno maximální dovolené zatížení stěny konstrukce. Pro obklady lepené sádrokartonovou deskou nebo deskami Rigitherm je dovolena max. excentricita zatížení e = 50 mm a max. zatížení 25 kg na metr délky.
TABULKA 5: Maximální zatížení na metr délky příčky s ohledem na odstup těžiště „e“
| Tloušťka opláštění (mm) | Rozteč R-CW (mm) | „e“ (mm) 50 | „e“ (mm) 100 | „e“ (mm) 150 | „e“ (mm) 200 | „e“ (mm) 300 | |
|---|---|---|---|---|---|---|---|
| 12,5 | 625 | (kg) | 77 | 70 | 63 | 55 | 40 |
| 12,5 | 417 | (kg) | 104 | 95 | 85 | 76 | 57 |
| 12,5 | 313 | (kg) | 157 | 144 | 131 | 118 | 80 |
| > 18 | 625 | (kg) | 107 | 100 | 93 | 85 | 70 |
| > 18 | 417 | (kg) | 152 | 140 | 128 | 117 | 93 |
| > 18 | 313 | (kg) | 215 | 200 | 185 | 170 | 140 |
Pro zatížení vyšší než jsou hodnoty uvedené v tabulce 5 platí ustanovení na začátku této kapitoly.
Podhledy
Na podhledy je možno připevnit břemena vyvozující zatížení:
A) do 6 kg na jeden kotevní bod
– je přípustný jeden kotevní bod v opláštění na 1 m délky pole mezi montážními profily či latěmi
- plastovými uzlovacími hmoždinkami nebo kotvami Molly
- sklopnými háky
- pérovými sklopnými závěsy
B) od 6 kg/m² do 20 kg/m²
- na nosnou část podkonstrukce (např. profil). Zatížení jednotlivých připojovacích bodů nesmí přitom přesáhnout 10 kg.
- v případě opláštění deskami Habito H může být na jeden bod zavěšeno břemeno o váze až 15 kg. Při vzdálenosti sousedních zatěžovacích bodů min. 150 mm.
C) přes 20 kg/m² nebo přes 10 kg na jeden bod
- přímo do nosného stropu (nezávisle na konstrukci podhledu)
Pozn.: Neplatí pro opláštění podhledů deskami Habito H – pro ně platí tabulka 7.
Kotevní prostředky pro stropní konstrukce
TABULKA 6: Zavěšování břemen do podhledů
| Břemeno | Podmínka | Kotvení do SDK ≥ 12.5 mm desky Glasroc H | Kotvení do desky Rigidur RigiStabil | Kotvení do desky Habito® H | Kotvení do konstrukce podhledu | Kotvení do nosného stropu | |
|---|---|---|---|---|---|---|---|
| do 3 kg/bod | do 6 kg/m2 | rozteč bodů min. 400 mm | ✔️ | ✔️ | ✔️ | - | - |
| 3–6 kg/bod | do 6 kg/m2 | bod na dl. 1 m pole mezi profily | ✔️ | ✔️ | ✔️ | - | - |
| 6–10 kg/bod | do 20 kg/m2 | - | ❌ | ✔️* | ✔️ | ✔️ | - |
| přes 10 kg/bod | - | - | ❌ | ❌ | ✔️ | ❌ | ✔️ |
| - | přes 20 kg/m2 | - | ❌ | ❌ | ❌ | ❌ | ✔️ |
* Při vzdálenosti sousedních zatěžovacích bodů min. 150 mm
Pozn.: Není-li kotvení součástí dodávky materiálů Rigips, je nutné při upevňování předmětů na konstrukce Rigips rovněž dodržet ustanovení technologických předpisů výrobců použité kotevní techniky.
TABULKA 7: Zavěšování břemen do desky opláštění podhledů a šikmin Habito H
| Maximální dovolená hmotnost břemene v desce Habito® H / 1 vrut* | |
|---|---|
| Vrut FN ∅ 4,8 mm *** | 15 kg ** |
| Vrut do dřeva ∅ 5 mm *** | 15 kg ** |
* Vzdálenost sousedních zatěžovacích bodů je min. 30 mm.
** Při překročení 20 kg/m² je nutné standardní konstrukci podhledu vhodně vyztužit nad rámec běžných parametrů. Konkrétní řešení konzultujte s Centrem technické podpory Rigips.
*** Délky vrutů nutno volit tak, aby vyčnívaly do dutiny podhledu min. 10 mm.
Větší břemena
Těžké předměty, které přesahují přípustné zatížení hmoždinek či vrutů, musí být upevněny přímo na nosnou část stropu nebo na dostatečně dimenzovanou pomocnou konstrukci.
Připevňování břemen na podhledy kazetové a z velkoformátových akustických desek
Kazetové podhledy
Podmínky při použití profilů PREMIUM
LEGENDA:
1. Hlavní profily
2. Závěsy
3. Příčné profily 1 200 mm
4. Příčné profily 600 mm
Dodatečné zatížení samotné kazety:
| Kazeta | Hrana | Max. dodatečné zatížení na jednu kazetu (kg) |
|---|---|---|
| Gyptone | A, E15, E24 | 3 |
| Gyptone | D2 | 1 |
| Casoprano | A | 1 |
| Eurocoustic | A, E15, E24 | 0,3 |
POZOR: při požadavku na požární odolnost není dovoleno do kazet kotvit jakákoliv další břemena!
Podhledy z velkoformátových akustických desek Rigiton a Gyptone BIG
Konstrukci podhledu z profilů R-CD lze dodatečně zatížit břemenem o max. hmotnosti 10 kg na jedno
břemeno a zároveň max. břemeny o součtové hmotnosti max. 20 kg/m² (při kotvení přímo do profilů R-CD).
Dodatečné přímé zatížení velkoformátových akustických desek:
| Deska | Max. dodatečné zatížení desky | Podmínky | |
|---|---|---|---|
| Rigitone | 1,5 kg/bod | do 3 kg/m2 | min. vzdálenost zatěžovacích bodů je 600 mm |
| Gyptone BIG | 1,5 kg/bod | do 3 kg/m2 | min. vzdálenost zatěžovacích bodů je 600 mm |
| Gyptone BIG Curve | není dovoleno | není dovoleno | není dovoleno |
